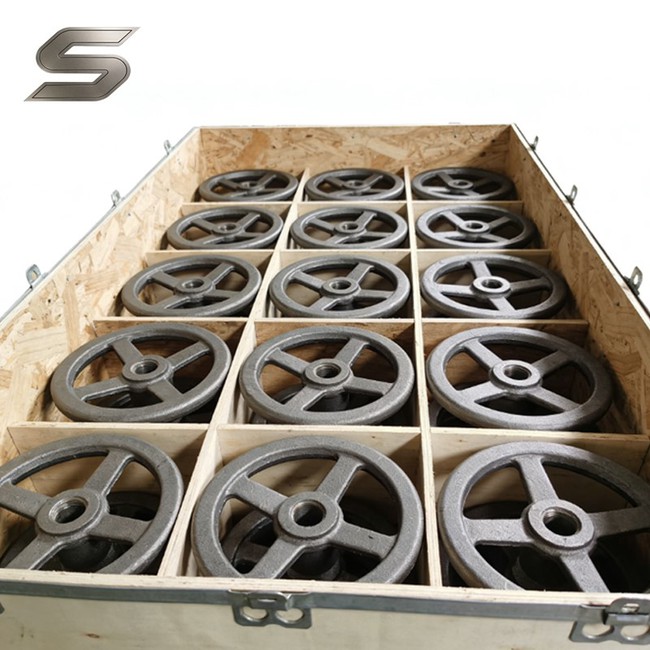

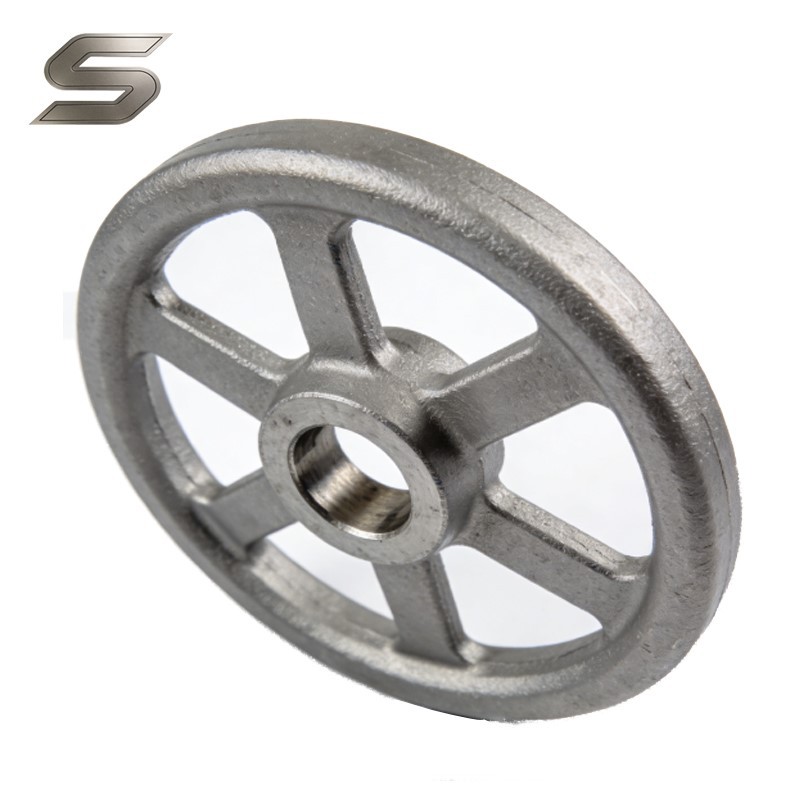

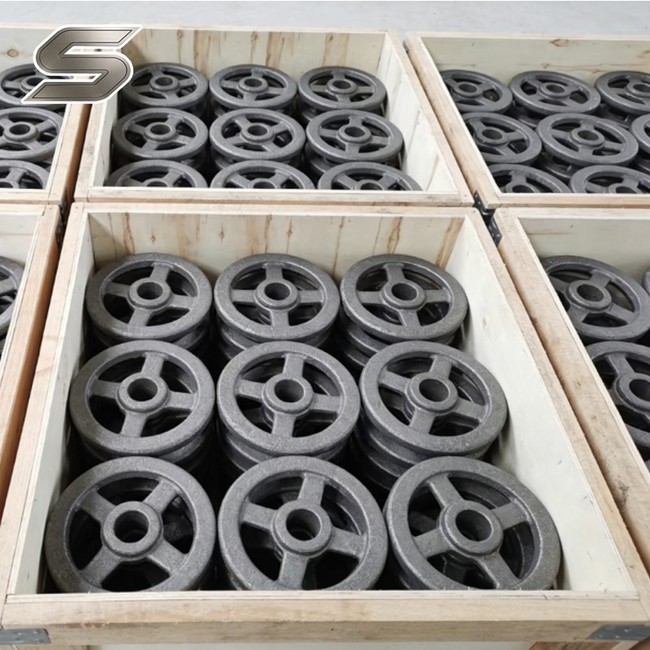

Apa itu handwheel besi cor abu-abu?
Handwheel besi cor kelabu merupakan komponen pengoperasian manual yang terbuat dari besi cor kelabu melalui proses pengecoran. Hal ini memungkinkan pekerja untuk secara tepat menyesuaikan, memulai, menghentikan, atau mengontrol kecepatan peralatan melalui tenaga manual.
Bersertifikasi ISO 9001, Shata telah memproduksi roda tangan besi cor abu-abu berkualitas tinggi yang dipesan lebih dahulu dan berkualitas tinggi selama bertahun-tahun. Kami telah diakui oleh pelanggan dari banyak negara, termasuk Amerika Serikat, Kanada, Jerman, Spanyol, Italia, dan sebagainya.
Jenis besi cor kelabu apa yang sebaiknya digunakan untuk roda tangan besi cor?
Tabel berikut akan membantu pembeli memutuskan cara memilih kualitas besi cor kelabu yang tepat untuk roda tangan:
|
Cina GB |
Internasional ISO |
Amerika Serikat ASTM A48 |
Jepang JIS |
Jerman KERIUHAN |
Inggris BS1452 |
Kekuatan Tarik Lebih besar atau sama dengan MPa |
Kekerasan HB |
Rasio Aplikasi |
|
HT150 |
GJL-150 |
Kelas 20 |
FC150 |
GG-15 |
Kelas 150 |
150 |
163-229 |
5%-8% |
|
HT200 |
GJL-200 |
Kelas 25 |
FC200 |
GG-20 |
Kelas 200 |
200 |
180-250 |
75%-80% |
|
HT250 |
GJL-250 |
Kelas 30 |
FC250 |
GG-25 |
Kelas 250 |
250 |
190-260 |
10%-15% |
|
HT300 |
GJL-300 |
Kelas 40 |
FC300 |
GG-30 |
Kelas 300 |
300 |
207-285 |
Kurang dari atau sama dengan 1% |
|
HT350 |
GJL-350 |
Kelas 50 |
FC350 |
GG-35 |
Kelas 350 |
350 |
220-300 |
0 |
Catatan: Mengapa HT350 tidak cocok untuk handwheel?
Tiga alasan: 1. Kerapuhan tinggi, mudah pecah, dan ujung tajam pecahan dapat menggores operator; 2. Kinerja yang berlebihan dan tidak ada kenaikan biaya yang berarti. HT250 cukup untuk handwheel yang diameternya lebih besar atau sama dengan 600mm, HT300 sudah dianggap memiliki "performa berlebih", tidak perlu menggunakan material yang lebih tinggi seperti HT350; 3. Jika handwheel memerlukan ketangguhan dan kekuatan yang lebih tinggi, pilihan yang lebih baik adalah QT450-10 daripada HT350. Kekuatan tarik QT450-10 lebih besar atau sama dengan 450 MPa, jauh lebih tinggi dari HT350. QT450-10 memiliki ketahanan benturan dan kapasitas anti patah yang lebih baik.
Aplikasi untuk handwheel besi cor kelabu
Roda tangan besi cor abu-abu banyak digunakan di permesinan umum, alat berat, teknik kota, dan banyak sektor lainnya.
1. Industri katup: roda tangan besi cor abu-abu adalah komponen manual inti untuk kontrol katup, melibatkan katup gerbang, katup globe, katup bola, katup kupu-kupu, dll. Mereka ada di mana-mana dan sangat penting dalam bidang-bidang seperti air keran, pengolahan limbah, bahan kimia, transmisi minyak dan gas.
2. Industri perkakas mesin: roda tangan besi cor kelabu digunakan untuk berbagai peralatan mesin, termasuk mesin bubut biasa, mesin penggilingan, mesin bor, dan mesin gerinda, untuk menyesuaikan laju pengumpanan, kecepatan spindel, posisi meja kerja, dll secara manual, dan membantu operator mengontrol keakuratan pemrosesan secara tepat.
3. Industri pompa: roda tangan besi cor abu-abu kompatibel dengan berbagai badan pompa, seperti pompa sentrifugal, pompa roda gigi, pompa ulir, untuk menghidupkan atau mematikan badan pompa secara manual, menyesuaikan tekanan keluaran dan aliran pompa. Khususnya di bidang penyediaan air dan drainase, transportasi media kimia, irigasi lahan pertanian, roda tangan besi cor kelabu sangat umum ditemukan.
4. Mesin-tugas berat: Banyak-peralatan tugas berat, termasuk derek, loader, roller, dan mesin pertambangan memerlukan roda tangan besi cor abu-abu untuk mencapai kontrol manual atas status pengoperasian dan peralihan tindakan.
5. Perlindungan kota dan lingkungan: Banyak peralatan pengolahan limbah, peralatan pengolahan sampah, dan peralatan pendukung pipa kota juga memerlukan roda tangan besi cor abu-abu untuk mengontrol parameter operasi.
6. Teknik kelautan dan pembuatan kapal: untuk perlengkapan dek kapal, sistem kontrol kabin, peralatan bantu anjungan lepas pantai, memerlukan handwheel besi cor kelabu berkekuatan tinggi yang terbuat dari besi cor kelabu HT300.
7. Instrumen dan mesin industri ringan: roda tangan besi cor kelabu juga dapat digunakan untuk berbagai mesin industri ringan, seperti instrumen presisi, mesin pengemasan, mesin percetakan, mesin makanan, dll.
Standar industri untuk roda tangan besi cor kelabu
|
Kategori |
Standar |
Keterangan |
|
Bahan |
ISO 185 |
Standar internasional untuk besi cor kelabu |
|
EN 1561 |
Standar Eropa untuk besi cor kelabu |
|
|
ASTM A48 |
Standar Amerika untuk besi cor kelabu |
|
|
Presisi |
DIN 6885-1 |
Standar Jerman untuk toleransi alur pasak |
|
MAKAN 79 |
Standar Jerman tentang Kotak untuk spindel dan elemen operasi |
|
|
ANSI B17.1 |
Standar Amerika untuk dimensi alur pasak |
|
|
JIS B 1301 |
Standar Jepang untuk kunci dan alur pasak |
|
|
MAKAN 39 |
Standar Jerman untuk pegangan tetap |
|
|
MAKAN 98 |
Standar Jerman untuk pegangan putar |
|
|
ISO 286 |
Standar internasional untuk spesifikasi produk geometris |
|
|
ISO 8062 |
Toleransi geometrik dan kelonggaran pemesinan untuk pengecoran |
|
|
Khusus industri- |
MSS SP-91 |
Standar Amerika untuk katup, melibatkan pemilihan torsi dan ukuran roda tangan |
|
BS 5163 |
Standar Inggris tentang katup gerbang, melibatkan pencocokan handwheel |
|
|
DIN 630 |
Standar Jerman tentang peralatan mesin, melibatkan pengoperasian umum |
Manakah proses pengecoran terbaik untuk roda tangan besi cor?
"Kami tidak paham dengan berbagai-proses pengecoran pasir. Manakah yang terbaik untuk handwheel khusus?" Ini adalah pertanyaan umum dari pembeli global. Sebagai pemasok profesional dengan berbagai lini pengecoran pasir-, Shata menciptakan "Proses Pengecoran yang Direkomendasikan untuk Roda Tangan Besi Cor Abu-Abu" berikut, untuk membantu pembeli mengambil keputusan.
Tabel: Proses Pengecoran yang Direkomendasikan untuk Roda Tangan Besi Cor Abu-abu
|
Skala pesanan |
Kekasaran permukaan |
Presisi |
Struktur |
Biaya |
Pengecoran yang Direkomendasikan |
Catatan |
|
Besar (Lebih besar dari atau sama dengan 1000) Mendesak |
Umum (Ra6.3-Ra12.5) |
Sedang (CT12-CT14) |
Sederhana |
Rendah |
Disa casting |
Pengecoran otomatis, efisiensi tinggi |
|
Kecil (Kurang dari atau sama dengan 100) |
Umum (Ra12.5-Ra25) |
Rendah (CT13-CT14) |
Sederhana/sedang/kompleks |
Rendah |
Pengecoran pasir hijau |
Harga pengecoran rendah, biaya cetakan rendah |
|
Kecil/Sedang/Lage (Lebih besar dari atau sama dengan 100) |
Tinggi (Ra1.6-Ra3.2) |
Sedang-tinggi (CT9-CT12) |
Sederhana |
Sedang |
Cetakan cangkang |
Permukaan dan presisi luar biasa |
|
Kecil/Sedang (Kurang dari atau sama dengan 1000) |
Tinggi (Ra3.2-Ra6.3) |
Sedang-tinggi (CT10-CT12) |
Kompleks |
Sedang |
Pengecoran pasir resin |
Cocok untuk bagian struktur yang kompleks |
|
Sedang (100-500) |
Umum (Ra6.3-Ra12.5) |
Rendah (CT13-CT14) |
Sederhana/Sedang/Kompleks |
Rendah |
Pengecoran pasir hijau |
|
|
Sedang/Besar (500-1000) Tidak mendesak |
Tinggi (Ra3.2-Ra6.3) |
Tinggi (CT10-CT12) |
Sederhana/sedang |
Sedang-tinggi |
Cetakan cangkang atau pengecoran Disa |
Cetakan cangkang untuk presisi tinggi; Disa casting untuk biaya lebih rendah dan pengiriman cepat |
Shata memiliki keempat kapasitas proses pengecoran yang disebutkan di atas. Beri tahu kami kebutuhan spesifik Anda tentang roda tangan besi cor kelabu, tim kami akan bekerja sama dengan Anda untuk menemukan solusi pengecoran yang memuaskan.
